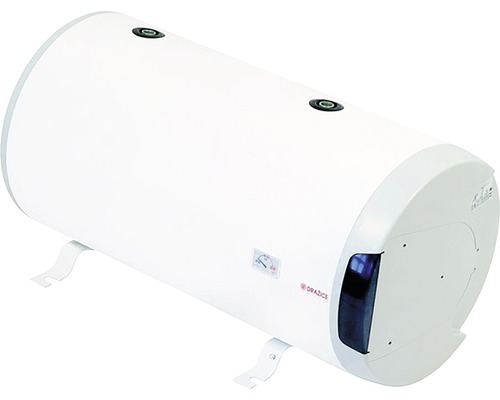

Úvod » OHŘÍVAČE VODY » DRAŽICE » ohřívač DRAŽICE kombi ležatý OKCV 125L
Konstrukce ohřívače vody: výměník tepla; zásobníkový
Poloha instalace: ležatý (horizontální)
Typ instalace: závěsný na zeď
Objem (l): 125
Min. teplota ohřevu (°C): 5
Druh ohřevu: kombinovaný
Doba ohřevu z 15°C na 65°C (hod.): 3.8
Tepelné ztráty (kWh/24 hod.): 1.09
Keramické topné těleso: ANO
Indikátor teploty: ANO
Tlak (MPa): 0.6
Příkon (W): 2000
Provedení výrobku: bílá barva
Charakteristika ohřívačů:
Pracovní poloha – vodorovná
Kombinovaný akumulační ohřívač s vodorovnou pracovní polohou do prostor s nedostatkem místa o objemech 125–200 litrů. Ohřívač může být upevněn na zdi pomocí dodávaných konzolí nebo připevněn ve vodorovné poloze ke vhodné konstrukci pomocí závěsů( nutno přiobjednat ). Vždy je třeba počítat s dostatkem místa nad a pod ohřívačem pro montáž přívodního potrubí.
Možnosti ohřevu:
- Elektrickou energií. Keramické topné těleso ovládané provozním termostatem a jištěné bezpečnostním termostatem (tepelnou pojistkou).Teplotní rozsah 5–74 stupňů Celsia. Připojovací napětí 1-PE–N/AC 230 V/50 Hz. Elektrické krytí IP 44 umožňuje umístění ohřívače do zóny dle ČSN 33 2000–7–701.
- Výměníkem. Ohřívač lze napojit na externí teplovodní zdroj s max. teplotou 110 stupňů Celsia a tlaku 0,4 MPa. Ohřev zajišťuje výkonný dvouplášťový výměník vrstvením teplé vody. Výměník ohřeje nejprve vodu v horní části nádoby a pak ohřívá spodní vrstvy objemu.Tento způsob postupného ohřevu je vhodný zvláště k samotížným ústředním vytápěním a malým samotížným solárním systémům.Výměník pracuje v nuceném oběhu i v samotížném systému. Čidlo regulace topné vody lze vložit do společné jímky s čidly elektroinstalace.
Využití:
Příprava TUV pro objekty s teplovodnim ústředním vytápěním na plyn, tuhá paliva v zimním období.
Ohřev elektrickou energií mimo topnou sezónu s možností využití nízkého tarifu elektrické energie (noční proud).
Příslušenství:
Pojistný ventil
Sada závěsů pro upevnění na vodorovnou konstrukci
Technické parametry ohřívačů:
Objem [l] 125
Maximální provozní tlak nádoby [MPa] 0,6
Napětí [V] 230
Příkon [W] 2 000
Elektrické krytí IP 44
Délka ohřívače [mm] 1 046
Průměr ohřívače [mm] 524
Maximální hmotnost ohřívače bez vody [kg] 59
Doba ohřevu elektrickou energií z 10 °C na 60 °C [hod] 3,8
Maximální provozní přetlak výměníku [MPa] 0,4
Teplosměnná plocha [m2] 0,7
Jmenovitý tepelný výkon při teplotě topné vody 80 °C a průtoku 310 l/hod [W] 10 260
Doba ohřevu výměníkem z 10 °C na 60 °C [min] 43
Jmenovitý tepelný výkon při teplotě topné vody 80 °C a průtoku 720 l/hod [W] 16 800
Doba ohřevu výměníkem z 10 °C na 60 °C [min] 26
Tepelné ztráty/třída energetické účinnosti [kWh/24 hod] 1,09/C
Rozměry výrobku:
Hmotnost (kg): 59.000
Výška (cm): 46.50
Šířka (cm): 120.30
Hloubka (cm): 66.80
Rozměry balení:
Hmotnost (kg): 67.000
Výška (cm): 58.50
Šířka (cm): 112.00
Hloubka (cm): 58.50
